一、概 述
　　SPL、DPL型網片式濾油器適用于各種型號的船用和陸用柴油機的潤滑油、燃油和其他潤滑系統的過濾以及應用于石油、電力、化工等行業。
　　網片式油濾器分為SPL雙筒系列和DPL單筒系列，該產品運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。


二、技術參數


型 號		公稱通徑	額定流量	濾片尺寸mm
雙筒系列	單筒系列			內 徑	外 徑
SPL15	-	15	2	20	40
SPL25	DPL25	25	5	30	65
SPL32	-	32	8
SPL40	DPL40	40	12	45	90
SPL50	-	50	20	60	125
SPL65	DPL65	65	30
SPL80	DPL80	80	50	70	155
SPL100	-	-	80
SPL125	-	125	120	90	175
SPL150	DPL150	150	180
SPL200	DPL200	200	320

注：① 最高工作溫度不大于95℃; ② 最高工作壓力不大于0.8MPa;
　?、?nbsp;濾芯清洗壓降不大于0.15MPa; ④ 根據用戶使用場合, 有不銹鋼殼體。
三、外形尺寸
◆ SPL網片式油濾器外形尺寸

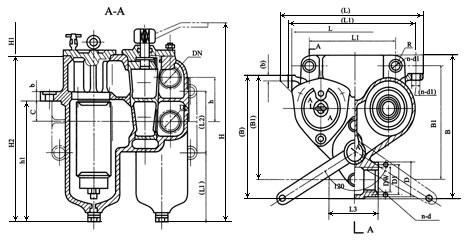

SPL15～40油濾器

SPL80～200油濾器

◆ SPL型網片式油濾器技術參數

公稱 通徑	安裝 形式	外 形 尺 寸			拆裝濾 芯距離	管 路 連 接 尺 寸
						螺紋 連接	法 蘭 連 接
DN	C	H	B	L	H1	DW	D	D1	n	d
15	C	328	180	196	260	M30×2	-	-	-	-
25	D	315	232	230	270	-	-	-	-	-
	C		207	260
32	C	380	207	260	330	-	60×60	44×44	4	9
40	C	462	261	314	385	-	66×66	45×45	4	9
50	X	447	425	410	435	-	86×86	64×64	4	11
	C		400
65	X	590	450	460	535	-	100×100	75×75	4	11
	C		420
80	X	775	525	492	685	-	116×116	92×92	4	13
100	X	800	825	565	685	-	190	158	8	15
125	X	855	910	605	760	-	215	183	10	15
150	X	890	1000	990	790	-	240	208	12	15
200	X	1065	1155	1180	945	-	310	273	12	17



公稱 通徑	安裝 形式	管 路 連 接 尺 寸						基 座 安 裝 尺 寸
DN	C	h	h1	H2	B1	C	L3	L1	L2	b	R	n	d1
15	C	55	178	301	155	-	88	166	80	12	16	4	12
25	D	65	198	298	185	30	90	156	-	12	15	2	15
	C		143		175	-		230	100			4
32	C	65	183	333	175	-	90	230	100	12	15	4	15
40	C	70	138	368	224	-	110	274	130	15	20	4	17
50	X	90	-	422	356	220	140	260	210	18	25	4	19
	C		190	412		-		350	130
65	X	105	-	527	371	356	160	260	210	18	25	4	19
	C		255	517		-		350	150
80	X	124	-	640	476	433	190	350	270	20	25	4	21
100	X	200	-	640	603	365	300	500	330	20	32	4	21
125	X	225	-	722	737	387	350	540	370	20	32	4	21
150	X	250	-	760	825	380	400	750	460	30	32	4	21
